大家好，我是小寒
今天给大家分享一个超强的算法模型，Faster R-CNN
Faster R-CNN 是一种广泛应用于目标检测任务的深度学习算法。它在准确性和速度上都取得了显著的提升，主要通过引入区域提议网络（Region Proposal Network, RPN）实现了目标检测过程的端到端优化。

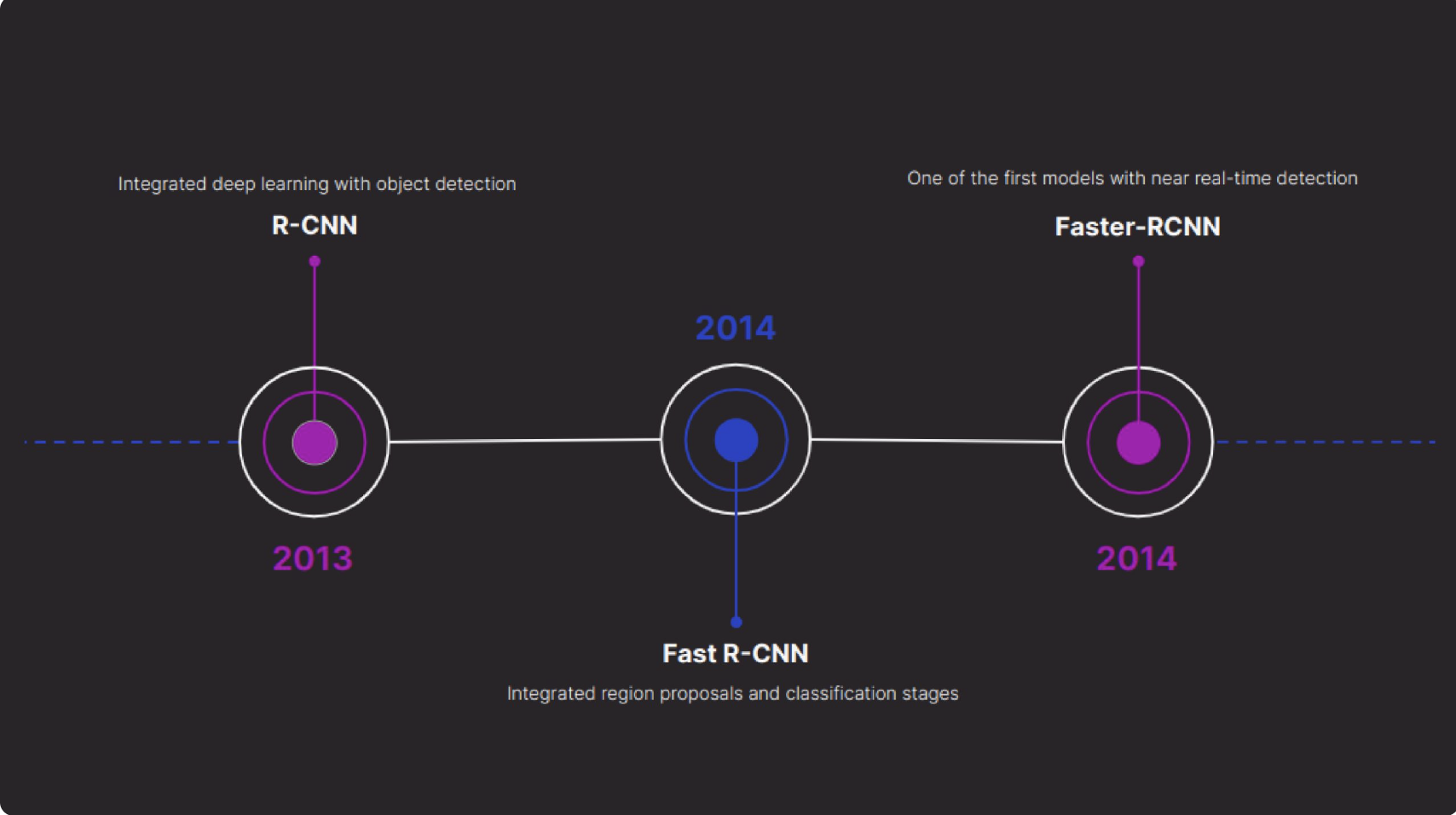

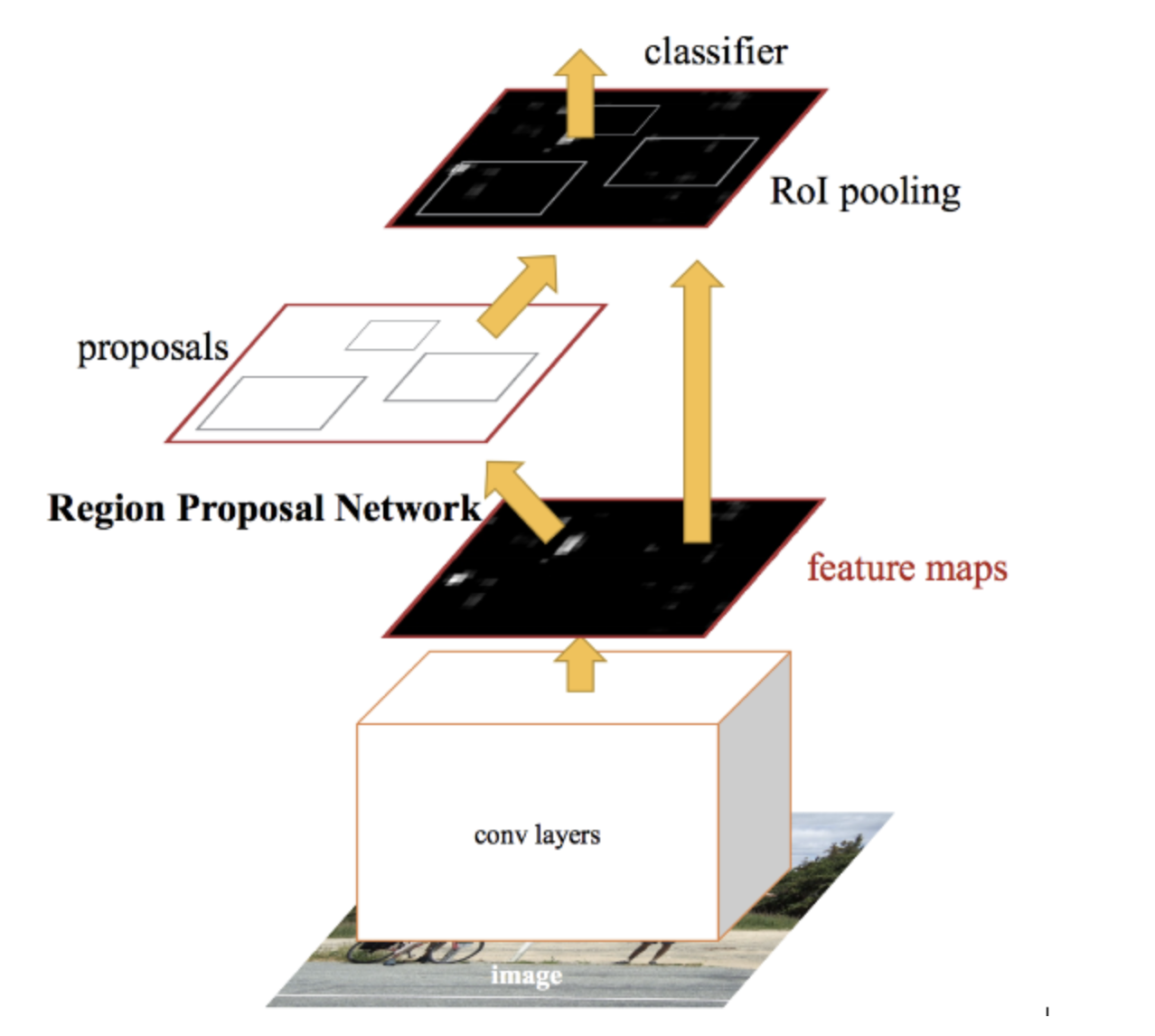

Faster R-CNN 的基本结构
Faster R-CNN 可以分为以下几个主要部分
- 卷积神经网络（Convolutional Neural Network, CNN）
用于提取输入图像的特征映射。
- 区域建议网络（Region Proposal Network, RPN）
生成可能包含物体的候选区域。
- ROI 池化（Region of Interest Pooling）
应用 ROI 池化将所有候选区域缩小到相同大小
- 分类和回归网络
对每个候选区域进行目标分类和边界框回归。
Faster R-CNN 的基本原理
Faster R-CNN 的主要目标是从输入图像中检测出不同类别的物体，并为每个物体提供边界框（Bounding Box）和类别标签。
整个算法可以分为以下几个主要步骤：
- 特征提取
Faster R-CNN 使用卷积神经网络（CNN）作为特征提取器（通常使用 VGG16 或 ResNet）。
输入图像通过一系列卷积层和池化层，提取出特征映射（Feature Map）。
此过程将输入图像转换为更小的高维特征表示，保留重要的视觉信息。
- 区域建议网络
RPN 是 Faster R-CNN 的关键组件，用于在特征映射上生成潜在的物体候选区域。
它通过滑动窗口的方式在特征映射上生成多个锚点（Anchors），并为每个锚点进行前景/背景二分类和边界框回归。
RPN 的输出是一组被称为区域建议（Region Proposals）的矩形框，这些框有可能包含目标物体。
- ROI 池化
将通过 RPN 获得的建议框（Region Proposals）在特征映射上进行 ROI 池化。
ROI 池化将不规则大小的建议框变换为固定大小的特征图，以便后续的全连接层处理。
- 分类和边界框回归
ROI 池化后的特征通过一系列全连接层，用于对目标进行分类（判断目标类别）以及边界框回归（进一步调整目标框位置和大小）。

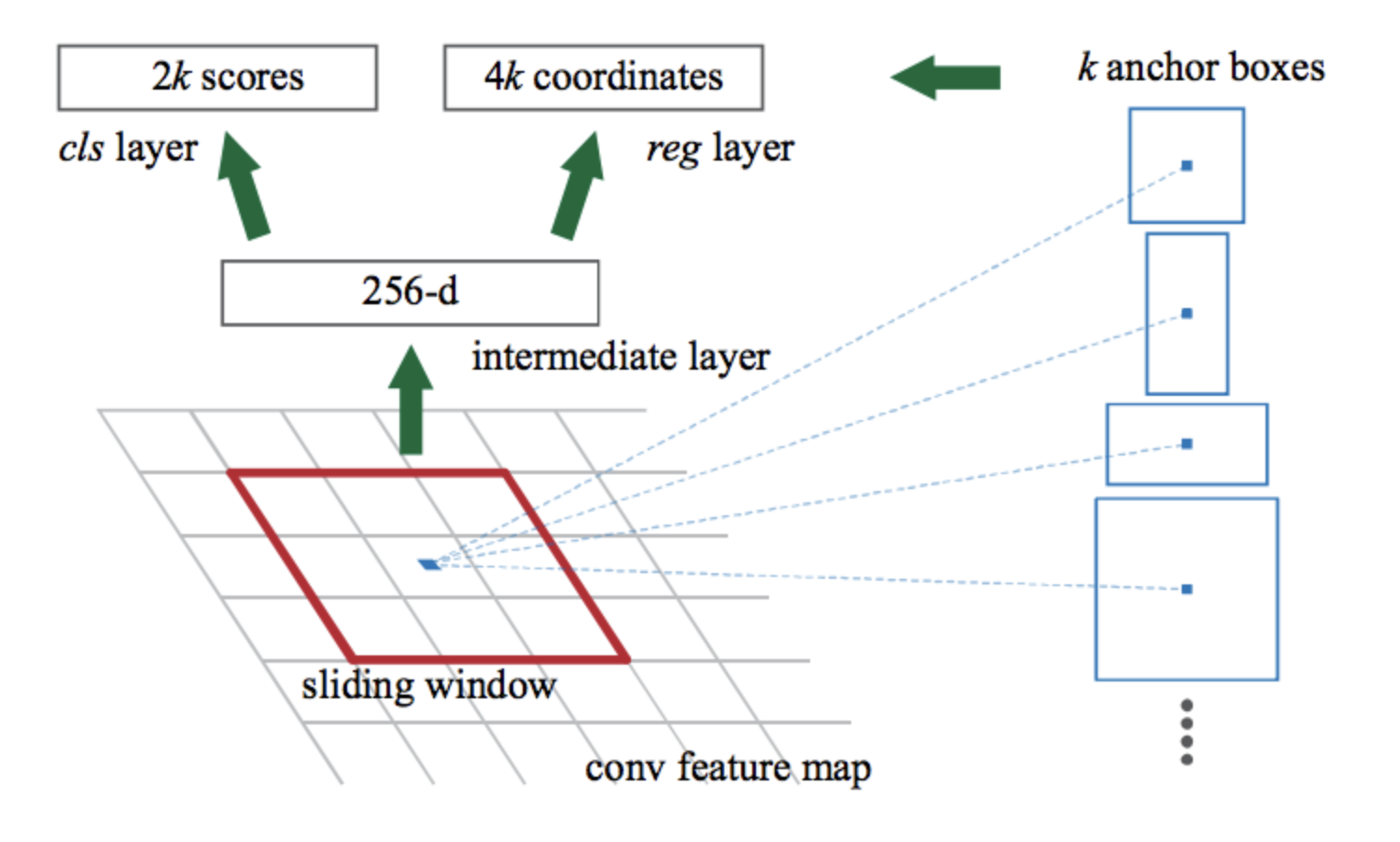

区域提议网络 (RPN) 的工作原理
区域提议网络（Region Proposal Network, RPN）是 Faster R-CNN 的核心组件之一。
RPN 负责在特征映射上生成一系列可能包含物体的候选区域（region proposals）。
它通过滑动窗口的方式对特征映射进行处理，为每个位置生成一组锚点（anchors），并对这些锚点进行前景/背景分类和边界框回归。
RPN 的主要步骤
- 特征提取
输入图像通过卷积神经网络（如 VGG16 或 ResNet）提取特征映射（Feature Map）
- 生成锚点
在特征映射的每个位置生成多个锚点，锚点具有不同的尺度（scales）和长宽比（aspect ratios）。
- 滑动窗口和 3x3 卷积
使用 3x3 卷积核在特征映射上滑动，以提取局部特征。
- 1x1 卷积和分支
将提取的特征通过两个 1x1 卷积层分别进行分类和回归。
-
分类分支（Classification Branch）， 输出每个锚点的前景和背景概率。
-
回归分支（Regression Branch），输出每个锚点的边界框偏移量。
-
损失函数
分类损失和回归损失共同构成 RPN 的损失函数

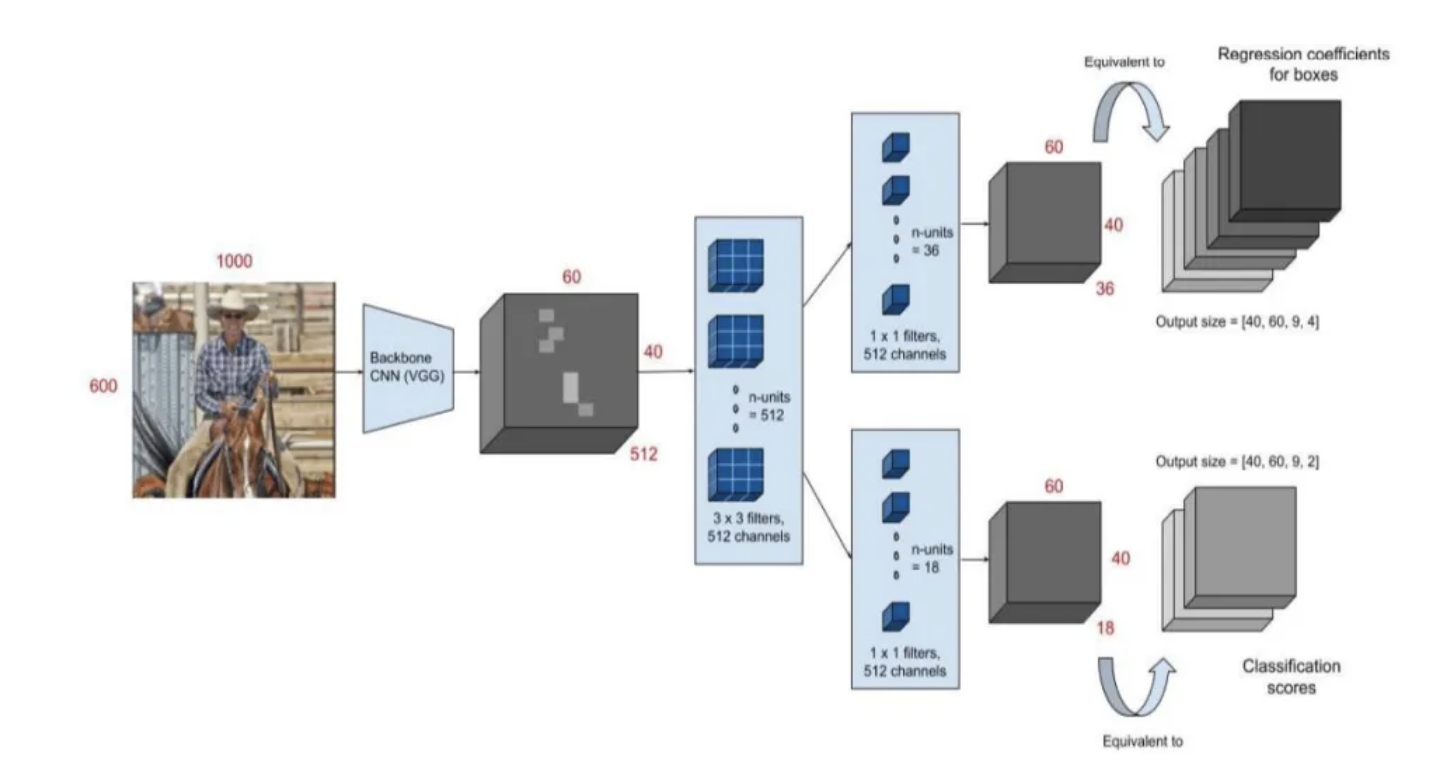

案例分享
假设输入图像尺寸为 600x800x3，使用 VGG16 提取特征映射，并生成 9 个锚点（3 种尺度和 3 种长宽比）。
- 输入图像
尺寸为，600x800x3（高 x 宽 x 通道）
- 特征提取
使用 VGG16 提取特征映射，假设最后一个卷积层的输出尺寸为 37x50x512
特征映射尺寸，37x50x512
``` from tensorflow.keras.applications import VGG16 import tensorflow as tf
# 输入图像尺寸 input_shape = (600, 800, 3)
# 加载 VGG16 模型（不包括顶层全连接层） base_model = VGG16(weights='imagenet', include_top=False, input_shape=input_shape)
# 获取特征映射 feature_map = base_model.output feature_map_shape = feature_map.shape print(f"特征映射尺寸：{feature_map_shape}")
#特征映射尺寸： (None, 37, 50, 512)
- 生成锚点
每个滑动窗口位置生成 9 个锚点（3 种尺度和 3 种长宽比）。
总锚点数为 37 x 50 x 9 = 16,650。
- 3x3 卷积
在特征映射上应用 3x3 卷积核，输出特征图的尺寸保持为 37x50x512。
``` # 3x3 卷积层 rpn_conv = tf.keras.layers.Conv2D(512, (3, 3), padding='same', activation='relu', name='rpn_conv')(feature_map) rpn_conv_shape = rpn_conv.shape print(f"3x3 卷积输出尺寸：{rpn_conv_shape}")
#3x3 卷积输出尺寸： (None, 37, 50, 512) ```
-
1x1 卷积和分支
-
分类分支（Classification Branch）
使用 1x1 卷积核输出每个锚点的前景和背景概率。
输出维度为 37x50x18（因为每个位置有 9 个锚点，每个锚点有 2 个分类得分）。
``` # 分类分支 num_anchors = 9 # 3 种尺度 x 3 种长宽比 rpn_class_logits = tf.keras.layers.Conv2D(num_anchors * 2, (1, 1), activation='linear', name='rpn_class_logits')(rpn_conv) rpn_class_probs = tf.keras.layers.Activation('softmax', name='rpn_class')(rpn_class_logits) rpn_class_probs_shape = rpn_class_probs.shape print(f"分类分支输出尺寸：{rpn_class_probs_shape}")
#分类分支输出尺寸： (None, 37, 50, 18) ```
-
回归分支（Regression Branch）
使用 1x1 卷积核输出每个锚点的边界框偏移量。
输出维度为 37x50x36（因为每个位置有 9 个锚点，每个锚点有 4 个回归参数）。
``` # 回归分支 rpn_bbox = tf.keras.layers.Conv2D(num_anchors * 4, (1, 1), activation='linear', name='rpn_bbox')(rpn_conv) rpn_bbox_shape = rpn_bbox.shape print(f"回归分支输出尺寸：{rpn_bbox_shape}")
#回归分支输出尺寸： (None, 37, 50, 36) ```
Faster R-CNN 的优点
- 高效率
通过 RPN 整合区域建议生成和目标检测，提高了检测速度。
- 高准确性
能够准确地定位和分类物体，尤其在复杂场景中表现优异。
- 端到端训练
允许在一个统一的网络中进行训练，简化了模型设计和实现。
这里有frcnn进行训练的代码，感兴趣的小伙伴可以去研究一下
https://github.com/kbardool/keras-frcnn
